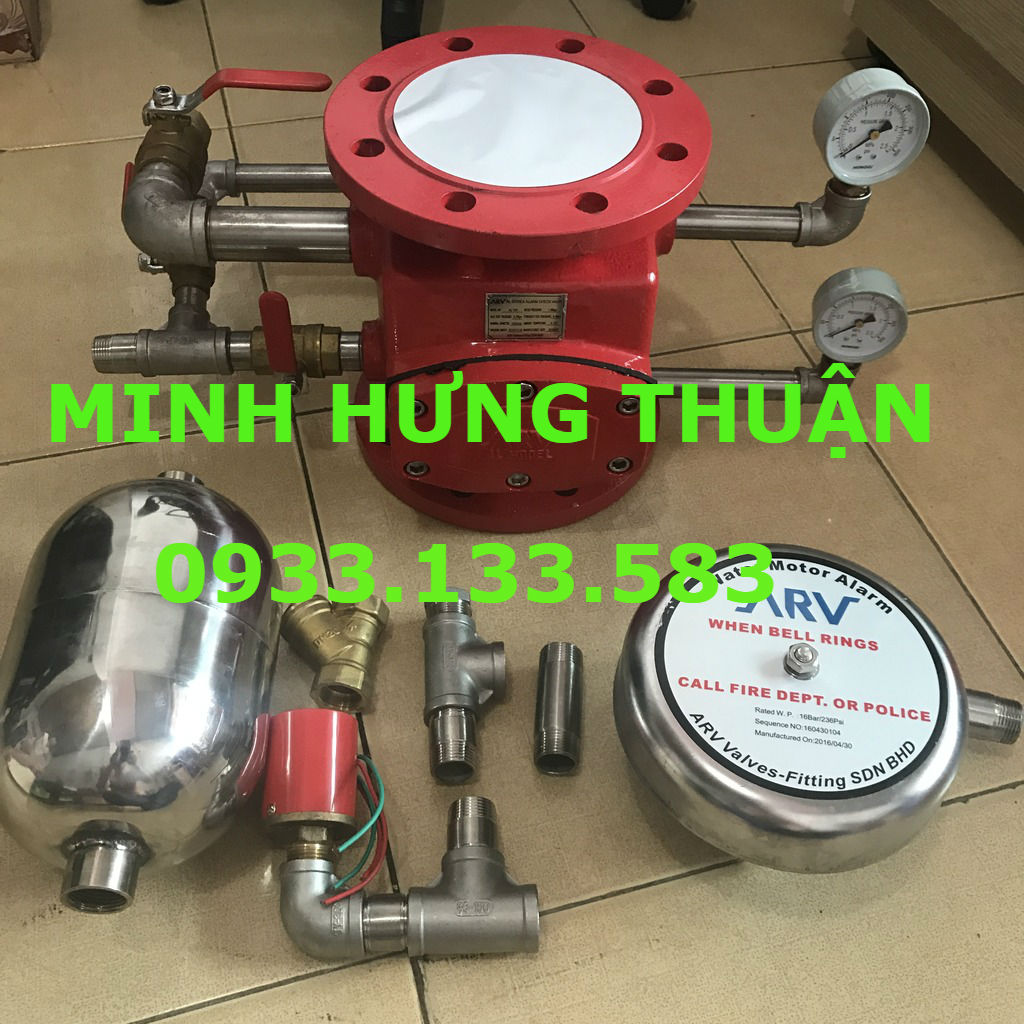

Van Báo Động ARV ( Malaysia )
- Giá: Liên hệ
- Ngày đăng:20-11-2017
- Lượt xem: 2707
-
- - Xuất xứ: Malaysia
- - Bảo hành: 12 tháng
- - Tình trạng: CÒN HÀNG
Thông số kỹ thuật chung của Van báo động ( Alarm Valve).
Van báo động về cơ bản thì có cấu tạo cơ bản chung sau đây.
(1) Van bi tay gạt.
(2) Y lọc.
(3) Chuông báo.
(4) Công tắc áp suất.
(5) Buồng.
(6) Van bi
(7) Thân van
(8) Đồng hồ đo áp suất.
(9) Bù.
Thông số kỹ thuật của Alarm Valve:
- Dãi áp suất làm việc: 5 đến 16 Bar.
- Nguồn điện sử dụng ( DC24V, 3A)
- Về chuông báo: Thời gian chuông báo =<5 Phút, Thời gian trễ 5 đến 90 giây.
- Tiêu chuẩn mặt bích BS.
Công tác chuẩn bị lắp đặt Van báo động.
Công tác chuẩn bị: Chuẩn bị sẵn 2 mặt bích theo tiêu chuẩn BS, Chuẩn bị Bu lông (Tra catalog Van báong động để chọn số bu lông cũng như loại bu lông). Lắp ráp các bộ phận của Van lại với nhau. Trước khi lắp đặt chúng ta chú ý vệ sinh đường ống sạch sẽ. Kiểm tra áp lực của nước đã đạt được 5 Bar chưa.
Về nguyên lý hoạt động của Alarm valve
Nguyên lý lặt đặt của Alarm valve như sau:Trạng thái ban đầu của Alarm Valve là trạng thái đóng khi chưa có nước , cũng như áp suất trong đường ống. Khi máy bơm hoạt động thì Van 1 chiều sẽ mở ra và 1 phần nước sẽ chảy qua lỗ tiết lưu trên thân van dẫn đến đồng hồ đo áp lực, công tắc áp suất và chuông nước khi đó chuông nước sẽ bắt đầu kêu, công tác áp suất sẽ chuyển từ trạng thái OFF sang ON. Khi áp suât trong đường ống đạt đến 1 giá trị cài đặt sẵn lúc này van 1 chiều sẽ đóng lại và lỗ tiết lưu đến chuông nước đóng, chuông ngừng kêu. và áp suất bắt đầu ổn định.
