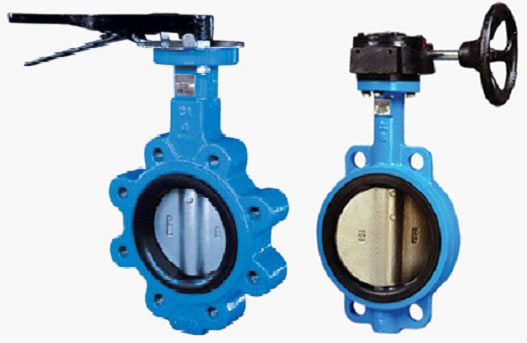

Van Bướm Tay Gạt

Van Bướm Tay Gạt, Van Bướm Tay Xoay

Danh mục

Trang chủ » Van » Van Bướm » Van Bướm Tay Gạt

  • Van Bướm Tay Gạt

  • Giá: Liên hệ
  • Ngày đăng:22-07-2016
  • Lượt xem: 3371
  • Thông Số Kỹ Thuật

    • SIZE : DN40 – DN300
    • THÂN VAN : Gang xám
    • ĐĨA, TRỤC : SUS304, SUS316
    • GIOĂNG LÀM KÍN : EPDM, NBR, PTFE
    • NHIỆT ĐỘ : - 10 – 250 Deg
    • ÁP SUẤT :  PN10-PN16, JIS 10K, Class 150
    • KIỂU LẮP : Bích , Tay gạt
    • SỬ DỤNG :Dầu, Hơi, Nước, Khí , Hóa chất
    • XUẤT XỨ : Nhật, Đức,  Hàn quốc, Đài Loan
    • Nhà Cung Cấp: Cty Minh Hưng Thuận

Van Bướm Tạy Gạt:







THÔNG SỐ KÍCH THƯỚC

SIZE Ød L H1 H2 H3 P Weight
inch mm (kg)
1-1/2" 40 38 33 60 155 14 220 2.2
2" 50 51.5 43 75 165 14 220 2.4
2-1/2" 65 63.5 46 80 170 14 220 3.0
3" 80 78 46 95 190 14 255 48
4" 100 101.5 52 110 205 14 255 48
5" 125 125 56 125 220 14 300 6.9
6" 150 148 56 145 240 17 300 8.2
8" 200 198 60 175 265 22 380



NGUYÊN VẬT LIỆU
STT Bộ phận Vật liệu Số lương
Gang Thép không rỉ
1 Thân GG25(GC200) A351-CFB 1
2 Đĩa A351-CFB A351-CFB 1
3 Đệm EPDM EPDM 1
4 Trục STS410  SS304 2



  1. Thiết kế

    Áp lực : JIS 5K / 10K ; PN 10/16; ANSI 150 LBS
    Tiêu chuẩn kiểm nghiệm : API 598 , BS 5155
    Đánh giá chất lượng trực quan theo tiêu chuẩn : MSS-SP-25
    Vận hành : tay gạt, tay quay hoặc khí nén, điện từ
    Sơn thân : xanh da trời bằng sơn tĩnh điện RAL 5017. Độ dày lớp phủ cuối 75~100 micron

  2. Tính năng nổi bật

  • Bích trên theo tiêu chuẩn ISO 5211
  • Có 2 trục
  • Vòng đệm có thể thay thế
  • có trục chống vỡ
  • Vô lăng vận hành dễ dàng
  • Kín khít khi đóng
  • Độ đồng trục cao
  • Có thể xoay 2 chiều
  • Mặt cắt của vòng đệm có hình Sin và nhô lên ở giữa







Bản vẽ kĩ thuật:







CTY TNHH MINH HƯNG THUẬN
Địa chỉ: 172 Đường G7, KDC Vĩnh Lộc, P. Bình Hưng Hòa B, Q.Bình Tân, TP. HCM
Điện thoại:  0933.133.583 - 01699.332.814 Mr Toàn

Email: minhhungthuan.kinhdoanh@gmail.com - lethetoan.minhhungthuan@gmail.com
Websites: http://www. minhhungthuan.com - http://matbichcote.com/


CTY TNHH MINH HƯNG THUẬN Chuyên Cung Cấp: Ống Thép, Ống Inox, Van, Co, Tê, Bầu Giảm, Măng Sông,….Và 1 số phụ kiện đường ống khác.
